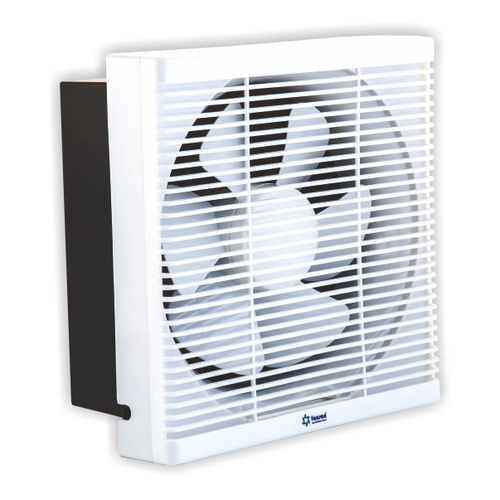

FANSAN ASB 25 Çift Yönlü Plastik Aspiratör
FANSAN ASB 25; havayı dışarı atma ile gerektiğinde dışarıdan içeri hava alma işlevlerini bir arada sunan, antistatik ABS plastik gövdeli çift yönlü aspiratördür. Üreticinin 2024 kataloğunda 230 V, 40 W*, 720 m³/h ve 44 dB(A) değerleri verilir.
Bu ürün sizin için uygun mu?
- Ofis, restoran, kafe veya benzeri bir alanda havayı iki yönde hareket ettirmek istiyorsanız,
- 25 cm sınıfında, antistatik ABS plastik gövdeli ve panjurlu aspiratör arıyorsanız,
- 720 m³/h katalog debisi ortam hacmi ve hava yenileme hesabınıza uygunsa,
- A-F montaj ölçülerini duvar/pencere açıklığıyla karşılaştırdıysanız değerlendirilebilir.
Hava Debisi
720 m³/h
Katalog değeri
Ses Seviyesi
44 dB(A)
Katalog değeri
Hava Yönü
Çift yönlü
Dışarı atma / içeri alma
ASB serisi ne işe yarar?
Üretici ASB serisini; ofis, restoran, kafe ve benzeri alanlarda sarsıntısız ve sessiz çalışma hedefiyle kullanılan çift yönlü plastik aspiratör olarak tanımlar. İki yönlü çalışma gerektiğinde dışarıdan içeri hava hareketine izin verir. Panjurlu yapı motoru nem ve diğer çevresel etkilerden korumaya yardımcı olur.
Çift yönlü çalışma
Havayı dışarı atma veya dışarıdan içeri alma yönünde çalıştırılabilir. Doğru yön seçimi ortamın taze hava ve egzoz dengesine göre yapılmalıdır.
Antistatik ABS gövde
Katalog gövde malzemesini antistatik ABS plastik olarak belirtir. Montaj yüzeyi ve ortam sıcaklığı uygulamaya göre ayrıca değerlendirilmelidir.
Panjurlu yapı
Üretici panjurlu yapının motoru nem ve diğer çevresel etkenlerden koruduğunu belirtir. Bu ifade cihazı su geçirmez yapmaz; montaj yeri yine korunmalıdır.
ASB 25 katalog teknik verileri
| Model |
Voltaj |
Güç |
Debi |
Ses |
Ağırlık |
| ASB 25 |
230 V |
40 W* |
720 m³/h |
44 dB(A) |
1.250 g |
ASB 20-30 model karşılaştırması
| Model |
Voltaj |
Güç |
Debi |
Ses |
Ağırlık |
| ASB 20 |
230 V |
30 W* |
480 m³/h |
42 dB(A) |
900 g |
| ASB 25 - bu ürün |
230 V |
40 W* |
720 m³/h |
44 dB(A) |
1.250 g |
| ASB 30 |
230 V |
50 W* |
1.080 m³/h |
46 dB(A) |
1.600 g |
Teknik ölçüler ve montaj kontrolü
| A | B | C | D | E | F |
| 250 mm | 344 mm | 338 mm | 288 mm | 80 mm | 125 mm |
A-F harfleri üretici çizimindeki referans ölçüleridir. Montaj açıklığı, duvar/pencere kalınlığı, kablo geçişi ve servis boşluğu güncel ürünle karşılaştırılmalıdır.
Hızlı seçim hesabı
Yaklaşık hava ihtiyacı, ortam hacmi (m³) × hedef saatlik hava değişim sayısı ile hesaplanır. Örneğin 60 m³ hacimde 10 hava değişimi hedeflenirse teorik ihtiyaç 600 m³/h olur. Bu yalnızca ilk kontroldür; açıklık, menfez ve hava yolu direnci gerçek çalışma debisini etkiler.
Sık sorulan sorular
ASB 25 kaç m³/h hava debisi sağlar?
FANSAN 2024 kataloğunda ASB 25 için 720 m³/h debi verilir. Gerçek debi montaj açıklığı, menfez, dış rüzgâr ve hava yolu direncine göre değişebilir.
Çift yönlü çalışma ne sağlar?
Fan havayı dışarı atmak için egzoz yönünde veya gerektiğinde dışarıdan içeri hava almak için ters yönde çalıştırılabilir. İki yönün aynı anda çalışması anlamına gelmez.
Panjurlu yapı cihazı su geçirmez yapar mı?
Hayır. Katalog panjurlu yapının motoru nem ve çevresel etkenlerden korumaya yardımcı olduğunu belirtir; cihazın su geçirmez olduğu sonucu çıkarılmamalıdır. Montaj yeri yağmur ve doğrudan su temasına karşı korunmalıdır.
ASB 20, ASB 25 ve ASB 30 arasında nasıl seçim yapılır?
Model büyüdükçe katalog debisi, gövde ölçüsü, güç ve ses seviyesi değişir. Ortam hacmi, hedef hava değişimi, açıklık ölçüsü ve kabul edilebilir ses düzeyi birlikte karşılaştırılmalıdır.
Uzun kanalda kullanılabilir mi?
ASB serisi duvar veya pencere tipi doğrudan hava hareketi için uygundur. Uzun kanal, çok sayıda dirsek veya filtre bulunduğunda debi düşebilir; bu durumda basınç kapasitesi uygun kanal ya da radyal fan değerlendirilmelidir.
Doğru aspiratör seçimi için bize bunları iletin
Ortam eni, boyu ve yüksekliği; kullanım amacı; montaj açıklığı; duvar/pencere kalınlığı; istenen hava yönü; hedef hava değişimi; çalışma süresi; kabul edilebilir ses düzeyi ve besleme gerilimi.
Kaynak ve standart notu: Teknik veriler FANSAN 2024 Ürün Kataloğu, basılı sayfa 51 (PDF sayfa 54) içindeki ASB 25 satırından alınmıştır. Katalogdaki güç sütunu "kW" başlıklıdır ve satırda 40 değeri yer alır; mağaza bunu 40 W olarak listeler. Katalog standart numarasını "EN 603335-2-80" biçiminde basar; güncel uygunluk belgesi ve model etiketi sipariş öncesinde üreticiden teyit edilmelidir. Ses ve ağırlık değerleri katalog verileridir; montaj koşulları algılanan sesi değiştirebilir.
