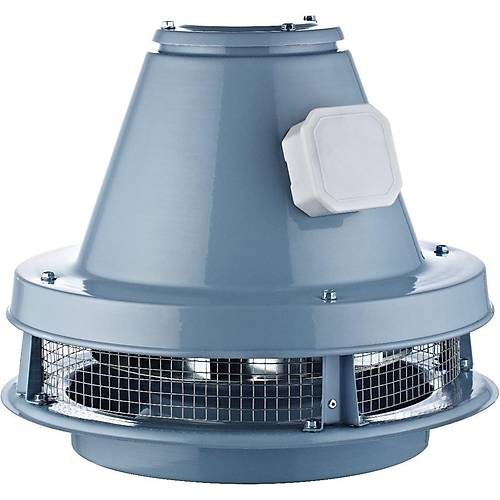

FANSAN RF-M 315 Yatay Atışlı Radyal Çatı Fanı
FANSAN RF-M 315; mutfak davlumbazı, ızgara ve benzeri egzoz uygulamalarında çatı üzerinden yatay hava atışı için tasarlanan, motoru hava akımının dışında kalan radyal çatı fanıdır. Üretici kataloğu geriye eğik kanat yapısını ve 120 °C sürekli çalışma bilgisini belirtir.
Bu ürün sizin için uygun mu?
- Mutfak davlumbazı, ızgara veya benzeri bir egzoz hattını çatıdan yatay atışla sonlandırıyorsanız,
- Harici motorlu ve geriye eğik kanatlı radyal fan yapısı arıyorsanız,
- 1.900 m³/h mağaza/katalog yorumlu debi ve 550 W güç sınıfı hesabınıza uygunsa,
- Kanal çapı, filtre, dirsek, çatı kaidesi ve aşağıdaki A-H ölçülerini projeyle doğruladıysanız değerlendirilebilir.
Hava Debisi
1.900 m³/h
Mağaza/katalog tablo yorumu*
Motor Gücü
550 W
Mağaza birimiyle
Besleme
230 V
Katalog gerilimi
Sürekli Çalışma
120 °C
Üretici katalog ifadesi
RF-M serisi ne işe yarar?
RF-M serisi, yağlı veya sıcak egzoz havasının bulunduğu davlumbaz ve benzeri tesisatlarda motoru hava akımının dışında tutan yapısıyla çatı tahliyesine yöneliktir. Geriye eğik radyal kanat yapısı kanal direncinin bulunduğu uygulamalarda kullanılır. Ancak gerçek çalışma noktası yalnızca serbest üfleme debisine göre seçilemez; kanal uzunluğu, kesit, dirsek, filtre, damper ve çatı çıkış kayıpları birlikte hesaplanmalıdır.
Harici motor
Katalog, motorun hava akımının dışında olduğunu belirtir. Bu yapı sıcak egzoz uygulamalarındaki motor maruziyetini azaltmaya yardımcı olur.
Yatay çatı atışı
Hava çatı seviyesinde yatay yönde atılır. Çıkış yönü; komşu yapılar, taze hava emişleri ve yerel uygulama şartları dikkate alınarak konumlandırılmalıdır.
Geriye eğik kanat
Üreticinin belirttiği geriye eğik kanat yapısı radyal fan karakteri sağlar. Nihai seçim için sistem basınç kaybı ve fan eğrisi birlikte kontrol edilmelidir.
RF-M 315 teknik verileri
| Model |
Voltaj |
Güç |
Akım |
Kondansatör |
Devir |
| RF-M 315 |
230 V |
550 W* |
0,85 A |
6 µF |
2.850 d/d |
Debi yorumu: 1.900 m³/h*
Ses yorumu: 51 dB(A)*
Sıcaklık: 120 °C sürekli çalışma
*Katalog tablosundaki sütun yerleşimi debi ve ses değerlerini ters başlık altında gösteriyor. Mağazadaki mevcut ürün kaydı ve teknik anlam temel alınarak 1.900 m³/h debi, 51 dB(A) ses değeri şeklinde yorumlanmıştır. Kesin teyit ürün etiketi veya güncel üretici teknik föyüyle yapılmalıdır.
Teknik ölçüler ve montaj kontrolü
| A | B | C | D | E | H |
| 411 mm | 310 mm | 180 mm | 30 mm | 164 mm | 340 mm |
A, B, C, D, E ve H harfleri üretici çizimindeki referans ölçüleridir. Kaide, kanal bağlantısı ve servis boşluğu sipariş öncesinde güncel ürün çizimi ile sahada karşılaştırılmalıdır.
Seçim ve uygulama rehberi
- Hava ihtiyacını belirleyin: davlumbaz ölçüsü, yakalama hızı ve kullanım yoğunluğu üzerinden gerekli debiyi hesaplayın.
- Basınç kaybını çıkarın: kanal uzunluğu, çap, dirsek, filtre, damper ve çatı çıkış kayıplarını toplayın.
- Çalışma noktasını kontrol edin: ihtiyaç duyulan debi ile toplam statik basıncı fan eğrisi üzerinde doğrulayın.
- Montajı teyit edin: A-H ölçülerini, çatı kaidesini, elektrik beslemesini ve bakım erişimini karşılaştırın.
- Uygulama güvenliğini planlayın: yağ tutucu filtre, temizlik periyodu, yangın şartları ve yerel mevzuat proje sorumlusu tarafından değerlendirilmelidir.
Sık sorulan sorular
RF-M 315 kaç m³/h hava debisi sağlar?
Katalog tablosunda 1.900 ve 51 değerlerinin sütun başlıkları görsel olarak kaymıştır. Mağazanın mevcut teknik yorumu 1.900 m³/h debi ve 51 dB(A) ses değeridir. Sipariş öncesinde güncel üretici föyü veya ürün etiketiyle teyit önerilir.
120 °C sürekli çalışma ne anlama gelir?
Üretici kataloğu RF-M serisi için 120 °C sürekli çalışma ifadesini kullanır. Bu bilgi, bütün sistemin veya her parçanın aynı sıcaklıkta çalışabileceği anlamına gelmez; kanal, kablo, çatı kaidesi ve diğer bileşenler ayrıca uygun seçilmelidir.
Mutfak davlumbazında kullanılabilir mi?
Üretici RF-M serisini mutfak davlumbazları, ızgaralar ve benzeri uygulamalar için konumlandırır. Debi ve basınç hesabı, yağ filtresi, temizlik erişimi ve yangın şartları uygulamaya özel değerlendirilmelidir.
Fan yalnızca debiye göre seçilebilir mi?
Hayır. Kanal çapı ve uzunluğu, dirsekler, filtreler, damperler ve çatı çıkışı toplam basınç kaybını oluşturur. Doğru seçim, ihtiyaç debisi ile toplam statik basıncın fan eğrisi üzerinde aynı çalışma noktasında karşılaştırılmasıyla yapılır.
Montajdan önce hangi ölçüler kontrol edilmeli?
Üretici çiziminde A: 411 mm, B: 310 mm, C: 180 mm, D: 30 mm, E: 164 mm, H: 340 mm verilir. Bunlar çizim referanslarıdır; kaide ve kanal bağlantısı güncel ürün üzerinden teyit edilmelidir.
Doğru çatı fanı seçimi için bize bunları iletin
Davlumbaz eni ve boyu; kullanım türü; kanal çapı ve toplam uzunluğu; dirsek, filtre ve damper sayısı; çatı yüksekliği; hedef debi; hesaplanan basınç kaybı; çalışma sıcaklığı; günlük çalışma süresi ve besleme gerilimi. Böylece fanın çalışma noktası ve montaj uyumu birlikte kontrol edilir.
Kaynak ve tablo notu: Teknik veriler FANSAN 2024 Ürün Kataloğu, basılı sayfa 44 (PDF sayfa 47) içindeki RF-M 315 satırından alınmıştır. Katalog tablosu 1.900 değerini "Ses Sev.", 51 değerini "Debi" başlığı altında gösterir; mağazanın mevcut kaydı ve teknik büyüklükler temel alınarak bunlar 1.900 m³/h debi ile 51 dB(A) ses olarak yorumlanmıştır. Güç sütunu "kW" başlıklı olmasına rağmen satır değeri 550\'dir; mağaza 550 W kullanır. Nihai değerler güncel üretici föyü, ürün etiketi ve fan eğrisi üzerinden doğrulanmalıdır.
