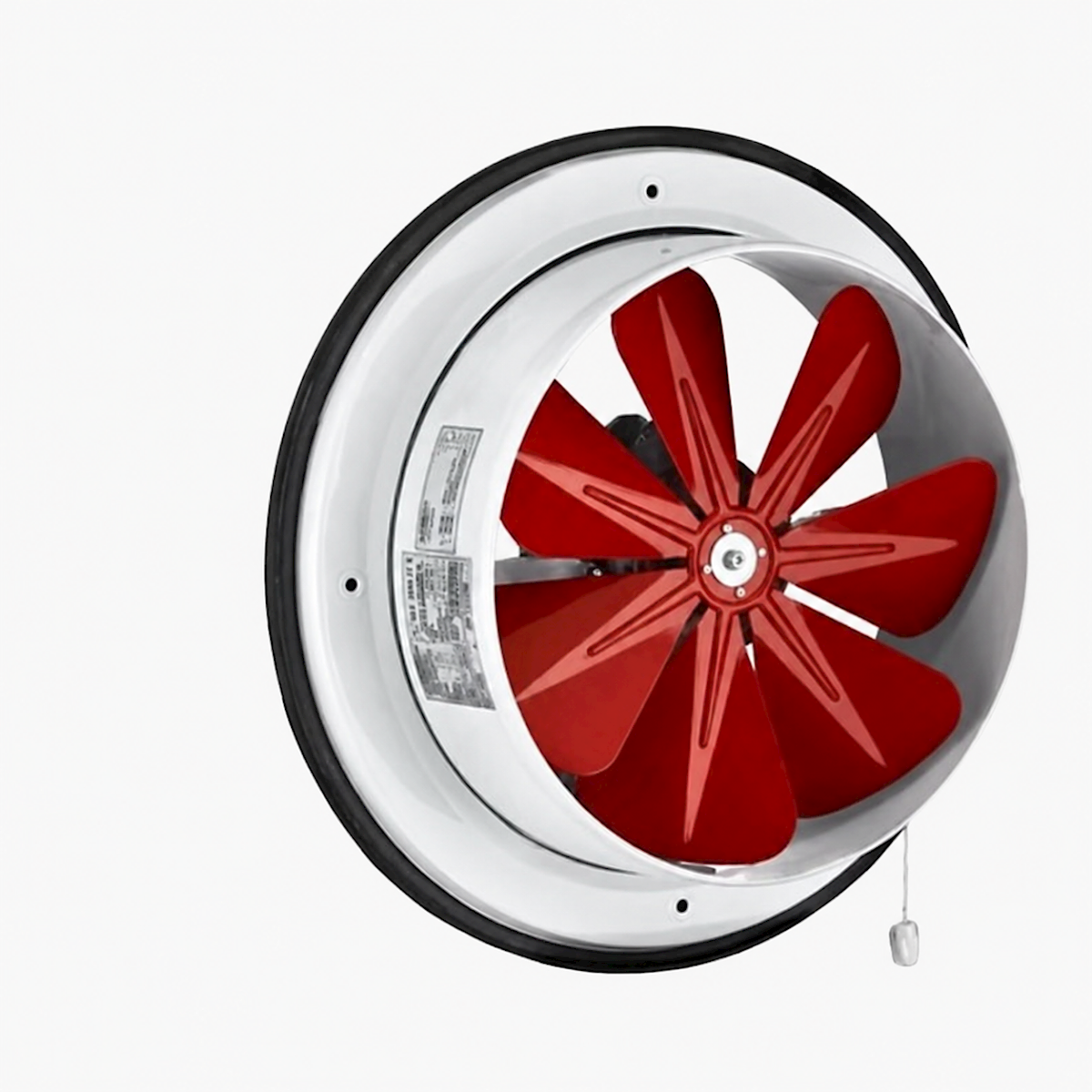

FANSAN TBA 300 Metal Aksiyel Aspiratör
FANSAN TBA 300; pencere, duvar ve uygun baca açıklıklarında doğrudan hava tahliyesi için tasarlanan metal gövdeli aksiyel aspiratördür. Üreticinin 2024 kataloğundaki model satırında 230 V, 60 W*, 1.350 d/d ve 1.000 m³/h değerleri verilir.
Bu ürün sizin için uygun mu?
- Mutfak, kafe, ofis veya iş yerinde istenmeyen koku ve kirli havayı dışarı atmak istiyorsanız,
- 30 cm sınıfında metal gövdeli duvar, pencere veya baca aspiratörü arıyorsanız,
- 1.000 m³/h katalog debisi uygulamanız için yeterliyse,
- Montaj boşluğunu aşağıdaki A-E ölçüleriyle karşılaştırdıysanız değerlendirilebilir.
Hava Debisi
1.000 m³/h
Katalog değeri
Güç
60 W*
Mağaza listeleme birimi
Besleme
230 V
Katalog gerilimi
Devir
1.350 d/d
Katalog değeri
TBA serisi ne işe yarar?
Üretici kataloğu TBA serisini; mutfak, kafe, ofis ve iş yerlerinde sigara dumanı, istenmeyen koku ve kirli havanın dışarı atılması için konumlandırır. Metal gövde ve aksiyel kanat yapısı pencere ile duvar montajına uygundur. Uzun kanal, filtre veya çok sayıda dirsek bulunan tesisatlarda gerçek hava debisi azalabileceği için sistem direnci ayrıca değerlendirilmelidir.
TBA 300 katalog teknik verileri
| Model |
Voltaj |
Güç |
Devir |
Debi |
| TBA 300 |
230 V |
60 W* |
1.350 d/d |
1.000 m³/h |
TBA 160-300 model karşılaştırması
| Model |
Voltaj |
Güç |
Devir |
Debi |
| TBA 160 |
230 V |
40 W* |
1.350 d/d |
400 m³/h |
| TBA 200 |
230 V |
40 W* |
1.350 d/d |
650 m³/h |
| TBA 250 |
230 V |
50 W* |
1.350 d/d |
800 m³/h |
| TBA 300 - bu ürün |
230 V |
60 W* |
1.350 d/d |
1.000 m³/h |
Daha yüksek katalog debisi tek başına doğru seçim anlamına gelmez; montaj çapı, hacim, hava yenileme ihtiyacı ve sistem direnci birlikte değerlendirilmelidir.
Teknik ölçüler ve montaj kontrolü
| A | B | C | D | E |
| 295 mm | 365 mm | 284 mm | 110 mm | 125 mm |
A-E harfleri üretici çizimindeki ölçü noktalarıdır. A ve C çap/montaj ölçülerini temsil eden çizim üzerindeki referanslardır; sipariş öncesi fiziksel montaj boşluğu ve güncel ürün ölçüsü teyit edilmelidir.
Sık sorulan sorular
TBA 300 kaç m³/h hava debisi sağlar?
FANSAN 2024 kataloğunda TBA 300 için hava debisi 1.000 m³/h olarak verilir. Kanal, dirsek, filtre ve dış rüzgâr etkisi gerçek çalışma debisini değiştirebilir.
TBA 300 nereye monte edilir?
Üretici TBA serisini pencere ve duvar montajına uygun metal aksiyel aspiratör olarak tanımlar; seri başlığında baca uygulaması da yer alır. Montaj yüzeyi, açıklık ölçüsü ve elektrik bağlantısı uygulamaya göre doğrulanmalıdır.
TBA 200 ile TBA 300 arasında nasıl seçim yapılır?
TBA 300 katalogda daha yüksek debi ve daha büyük montaj ölçüsü sunar. Seçim; ortam hacmi, hedef hava değişim sayısı, açıklık ölçüsü ve hava yolu direncine göre yapılmalıdır.
Bu aspiratör uzun kanala bağlanabilir mi?
TBA serisi doğrudan duvar, pencere ve uygun baca açıklığı uygulamalarına yöneliktir. Uzun ya da dirençli kanal hattında aksiyel fan debisi düşebilir; bu durumda basınç kapasitesi uygun farklı bir fan tipi değerlendirilmelidir.
Doğru aspiratör seçimi için bize bunları iletin
Ortamın eni, boyu ve yüksekliği; kullanım amacı; mevcut açıklığın çapı; duvar kalınlığı; kanal uzunluğu; dirsek ve filtre sayısı; çalışma süresi ve besleme gerilimi. Böylece debi ihtiyacı ile montaj uyumu birlikte kontrol edilir.
Kaynak ve tutarlılık notu: Teknik veriler FANSAN 2024 Ürün Kataloğu, basılı sayfa 52 (PDF sayfa 55) içindeki TBA 300 ve TBA/TKA 300 satırlarından alınmıştır. Katalogdaki güç sütunu "kW" başlıklıdır ve satırda 60 değeri yer alır; mağaza ürünü 60 W olarak listeler. Sayfa üst başlığı "dekoratif plastik aspiratörler" derken ürün açıklaması "tamamı metalden yapı" ifadesini kullanır; gövde malzemesi ürün etiketi veya üretici teyidiyle doğrulanmalıdır. Mağazadaki görsel adı TBA için "kapaksız" ifadesini kullanır; nihai kapak yapısı, elektriksel değer ve montaj ölçüsü güncel ürün üzerinden teyit edilmelidir.
